Seilbezeichnung nach DIN EN 12385-2

Bei der Bezeichnung von Drahtseilen nach DIN EN 12385-2 unterscheidest du zwei Begriffe: Die Seilklasse fasst eine Gruppe von Seilen mit ähnlichen mechanischen und physikalischen Eigenschaften zusammen. Die Seilkonstruktion beschreibt dagegen die Bauart und Anordnung der einzelnen Elemente des Seils.

Eine normgerechte Seilbezeichnung muss folgende Angaben enthalten:

• Maß(e)
• Seilkonstruktion
• Konstruktion der Einlage
• gegebenenfalls Seilfestigkeitsklasse (= Nennfestigkeit der Drähte)
• Oberflächenausführung der Drähte
• Schlagart und Schlagrichtung

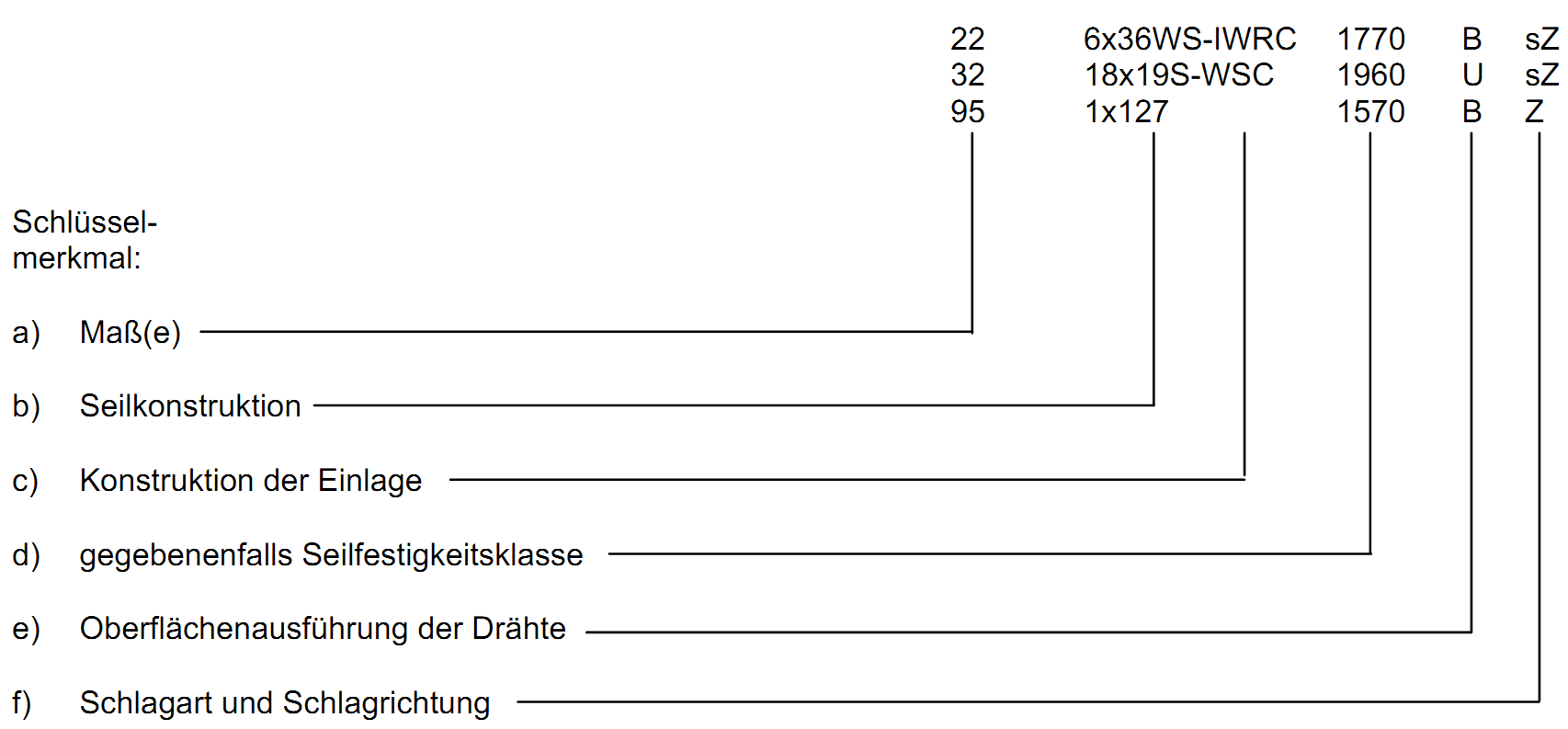

Jede Seilbezeichnung setzt sich aus bis zu sechs Schlüsselmerkmalen zusammen, die in fester Reihenfolge angegeben werden:

Schlüsselmerkmal	Inhalt
a)	Maß(e)
b)	Seilkonstruktion
c)	Konstruktion der Einlage
d)	gegebenenfalls Seilfestigkeitsklasse
e)	Oberflächenausführung der Drähte
f)	Schlagart und Schlagrichtung

Ein Beispiel für den Anfang einer Bezeichnung — die Merkmale a) bis c) — ist 22 6x36WS-IWRC (Maß, Seilkonstruktion, Einlage). Festigkeitsklasse, Oberflächenausführung und Schlagart kommen dahinter.

Das Maß gibt den Nenndurchmesser des Seils in mm an (z. B. 22, 32, 95).

Die Seilkonstruktion wird vereinfacht durch drei Angaben dargestellt:

a) die Anzahl der Außenlitzen, b) das Multiplikationszeichen (x), c) die Anzahl der Drähte in jeder Außenlitze samt zugehöriger Litzenbezeichnung.

So liest sich z. B. „6x36WS" als: 6 Außenlitzen, je 36 Drähte, Litzenkonstruktion WS.

Die konkrete Litzenbezeichnung (z. B. die „36" in „6x36WS") leitet sich aus der detaillierten Litzenkonstruktion ab — also aus der Drahtanzahl der einzelnen Lagen und der Verseilungsart. Die Norm unterscheidet vier Grundtypen: Rundlitze mit Parallelverseilung, Rundlitze mit Verbundverseilung, Dreikantlitze und Litze mit Faserkern.

Typ	Beispiel Litzenkonstruktion	Litzenbezeichnung
Rundlitze — Parallelverseilung	1-6-6F-12-12	37
Rundlitze — Parallelverseilung	1-8-8F-16-16	49
Rundlitze — Verbundverseilung	1-7-7+7-14/20-20	76
Rundlitze — Verbundverseilung	1-9-9-9+9-18/24-24	103
Dreikantlitze	V-8	V9
Dreikantlitze	V-12/12	V25
Litze mit Faserkern	FC-12-12 (Faserkern)	24FC
Litze mit Faserkern	FC-8-8+8-16	40FC

Tabelle 2 der Norm legt fest, mit welchem Kurzzeichen die Art der Litzenkonstruktion gekennzeichnet wird:

Konstruktionsart	Kurzzeichen	Beispiel
Einlagige Verseilung	kein Kurzzeichen	7, d. h. (1-6)
Parallelverseilung	S (Seale), W (Warrington), F (Filler)	19S d. h. (1-9-9); 19W d. h. (1-6-6+6); 25F d. h. (1-6-6F-12)
Kombinierte Parallelverseilung	WS	36WS d. h. (1-7-7+7-14)
Verseilung in mehreren Arbeitsgängen	M (Kreuzverseilung), N (Verbundverseilung)	19M d. h. (1-6/12); 35NW d. h. (1-6-6+6/16)

Das N ist dabei ein Zusatzzeichen, das vor dem Basiskurzzeichen steht: NS bedeutet Verbund-Seale, NW bedeutet Verbund-Warrington.

Das dritte Schlüsselmerkmal (c) ist die Konstruktion der Einlage — sie folgt direkt nach dem Kurzzeichen der Seilkonstruktion, getrennt durch einen Bindestrich (z. B. „6x36WS**-IWRC**").

Die Norm unterscheidet vier Kategorien von Einlagen-Kurzzeichen:

Kategorie	Kurzzeichen
Fasereinlage	FC, NFC, SFC, SPC
Stahleinlage	WC, WSC, IWRC, IWRC(K), EPIWRC
Parallelverseilung (Kern)	PWRC, PWRC(K)
Zentrales Element bei drehungsarmen Seilen	FC, WSC, KWSC

Im Beispiel „6x36WS-IWRC" steht IWRC (Independent Wire Rope Core) also für eine Stahleinlage.

Nach der Einlage folgen gegebenenfalls die Seilfestigkeitsklasse (Nennfestigkeit der Drähte, z. B. 1770, 1960 oder 1570) sowie die Oberflächenausführung der Drähte:

Ausführung	Kurzzeichen
Ohne Überzug (blank)	U
Zinküberzug Klasse B	B
Zinküberzug Klasse A	A
Überzug aus Zinklegierung Klasse B	B (Zn/Al)
Überzug aus Zinklegierung Klasse A	A (Zn/Al)

Als letztes Schlüsselmerkmal (f) folgt die Schlagart und Schlagrichtung — in den Beispielen der Folien tauchen dafür die Kurzzeichen „sZ" und „Z" auf.

Damit lässt sich die Beispielbezeichnung 22 6x36WS-IWRC lesen: Maß 22 mm, Seilkonstruktion aus 6 Außenlitzen mit je 36 Drähten (Litzenkonstruktion WS), Einlage aus Stahl (IWRC). Eine vollständige Bezeichnung ergänzt dahinter noch Festigkeitsklasse (z. B. 1770), Oberflächenausführung (z. B. U) und Schlagart/Schlagrichtung (z. B. sZ).
