Lernabschnitt
Elemente von Seiltrieben und Seilbefestigungen
Ein Seiltrieb besteht aus mehr als nur dem Drahtseil selbst — für Krafteinleitung, Führung, Umlenkung und Antrieb braucht es eigene Bauelemente.
Quelle: Folien 65–68
Elemente von Seiltrieben
Ein Drahtseil allein reicht nicht — es erfordert besondere Elemente zur Einleitung der Kräfte, zur Führung, zur Umlenkung und zum Antrieb. Diese Elemente müssen so ausgebildet sein, dass keine Beschädigungen bzw. keine unzulässigen Beanspruchungen des Seils auftreten.

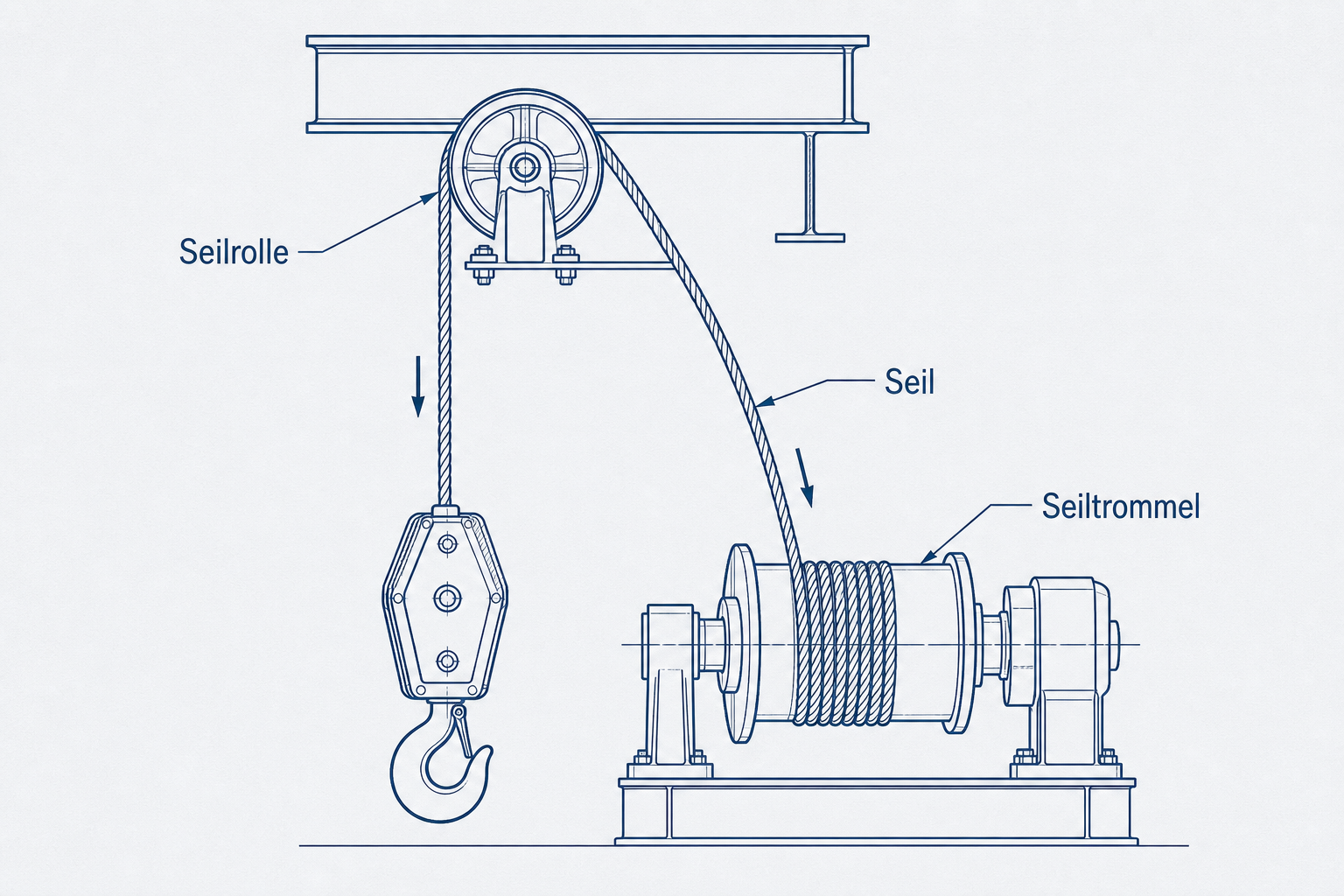

Die drei zentralen Elemente eines Seiltriebs sind:
- Seilbefestigungen
- Seilrollen
- Seiltrommeln
Merksatz
Seiltrieb = Seilbefestigungen + Seilrollen + Seiltrommeln — alle drei müssen so konstruiert sein, dass sie das Seil nicht unzulässig beanspruchen.
Seilbefestigungen — Grundprinzip
Seilenden können nur kraftschlüssig verbunden werden — entweder miteinander oder mit anderen Maschinenteilen.
- Bei Litzenseilen sind zusätzlich Spleißverbindungen möglich.
- Klemm- und Keilverbindungen sind bei allen Seilkonstruktionen möglich.
Wichtig: Seilendlosverbindungen werden durch die auftretenden Pressungen stets stärker beansprucht als das Drahtseil selbst. Das muss im Sicherheitsbeiwert berücksichtigt werden.
Merksatz
Jede Seilendverbindung ist eine Schwachstelle: Sie wird durch Pressungen stärker beansprucht als das ungestörte Seil — deshalb geht das in den Sicherheitsbeiwert ein.
Spleißverbindungen
Beim Spleißen wird ein Stück des Seilendes aufgelöst und mit einem anderen Seilstück verbunden. Man unterscheidet:
- Kurzspleiß
- Langspleiß
genormt nach DIN 3089 (Blatt 1 und Blatt 2).

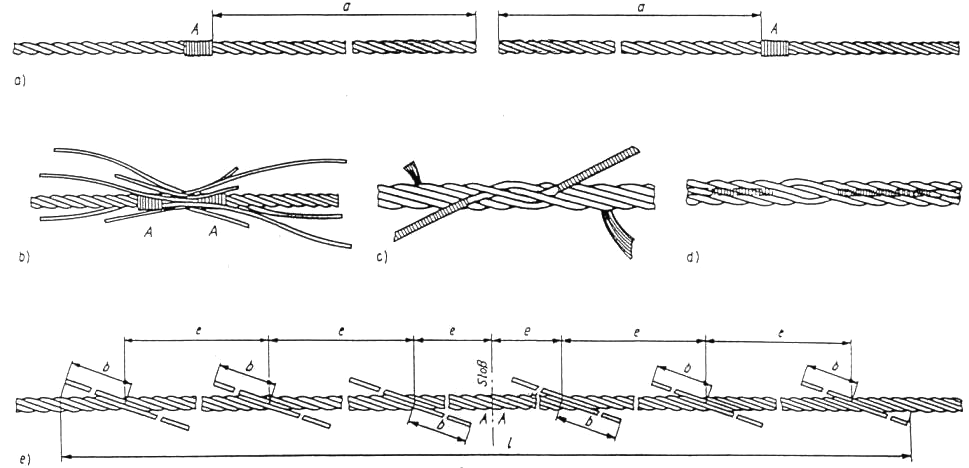

Eine Endlosverbindung von zwei Seilenden durch einen Langspleiß läuft in fünf Schritten ab:
- Abbinden der Stoßstellen
- Auflösen der freien Seilenden
- Einfachknoten an einer Litzenstoßstelle
- Verstecken der Litzenenden
- Verteilung der Litzenstoßstellen über die Spleißlänge
Merksatz
Langspleiß = Endlosverbindung zweier Seilenden in 5 Schritten, genormt nach DIN 3089.

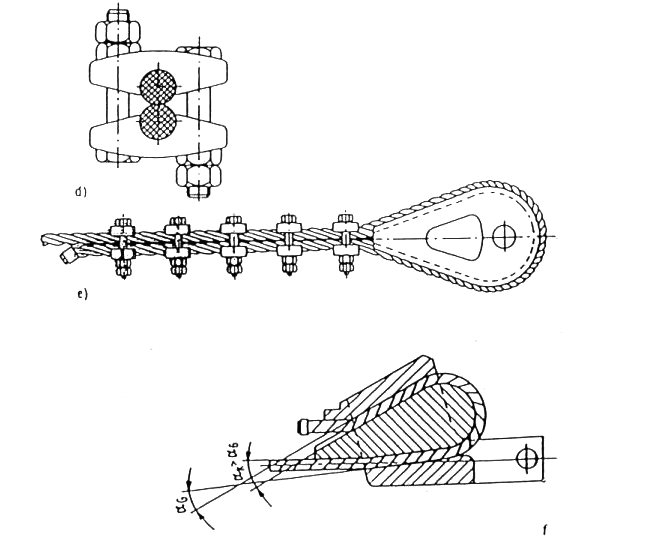

Klemmverbindungen
Für die Seilbefestigung werden verschiedene Klemmverbindungen eingesetzt, darunter Aluminiumpressklemme, Bügelseilklemme, Rundkausche, Rundseilklemme, das System Heuer-Hammer, Spitzkausche und Klemmkausche.
Allen gemeinsam: Sie erzeugen eine zusätzliche Seilbeanspruchung in Form von Pressungen am geklemmten Seilabschnitt.
Merksatz
Jede Klemmverbindung presst das Seil zusätzlich — das ist der Preis für eine einfache, lösbare Befestigung.
