Macharten und Schlagarten

Beim Verseilvorgang erhalten Drähte bzw. Litzen eine schraubenförmige Lage in der Litze bzw. im Seil. Nach der Anzahl der Verseilprozesse unterscheidet man:

• einfach verseilte Drahtseile
• zweifach verseilte Drahtseile
• dreifach verseilte Drahtseile

Einfach verseilte Drahtseile bestehen nur aus einer Litze und werden Spiralseile genannt, obwohl eine Schraubenlinie vorliegt. Um die Drehneigung zu verringern, werden — anders als bei der Litze — aufeinanderfolgende Drahtlagen jeweils mit entgegengesetzter Schlagrichtung verseilt.

Spiralseile haben einen hohen Füllungsgrad:

$f = \frac{A_M}{A_S} \approx 0{,}75 \text{ bis } 0{,}90$

wobei $A_M$ die metallische Querschnittsfläche und $A_S$ die Seilquerschnittsfläche ist.

Eigenschaften: Spiralseile sind wenig biegsam und übertragen große Zugkräfte — sie eignen sich deshalb als stehende Seile (Tragseile). Halb- und vollverschlossene Spiralseile besitzen eine Außenlage aus Formdrähten, was eine glatte Oberfläche und geringe Korrosion ergibt. Man unterscheidet offene, halbverschlossene und vollverschlossene Spiralseile. Vollverschlossene Seile erreichen Durchmesser von 18 bis 150 mm und maximale Bruchkräfte bis 15 MN.

Zweifach verseilte Drahtseile (Litzenseile) bestehen aus mehreren Litzen, die in einer oder mehreren Lagen schraubenlinienförmig um eine Einlage verseilt sind (2. Schlagvorgang). Sie sind biegsamer als Spiralseile und deshalb als bewegte Seile geeignet. Füllgrad:

$f \approx 0{,}46 \text{ bis } 0{,}52$

Einteilung der Seilarten:

• Rundlitzenseile — am häufigsten verwendet, Seildurchmesser $d_S$
• Dreikantlitzenseile — verlieren an Bedeutung
• Flachlitzenseile — Breite $b$, Dicke $s$; Einsatz bei Schachtförderanlagen und Treibscheibenantrieb

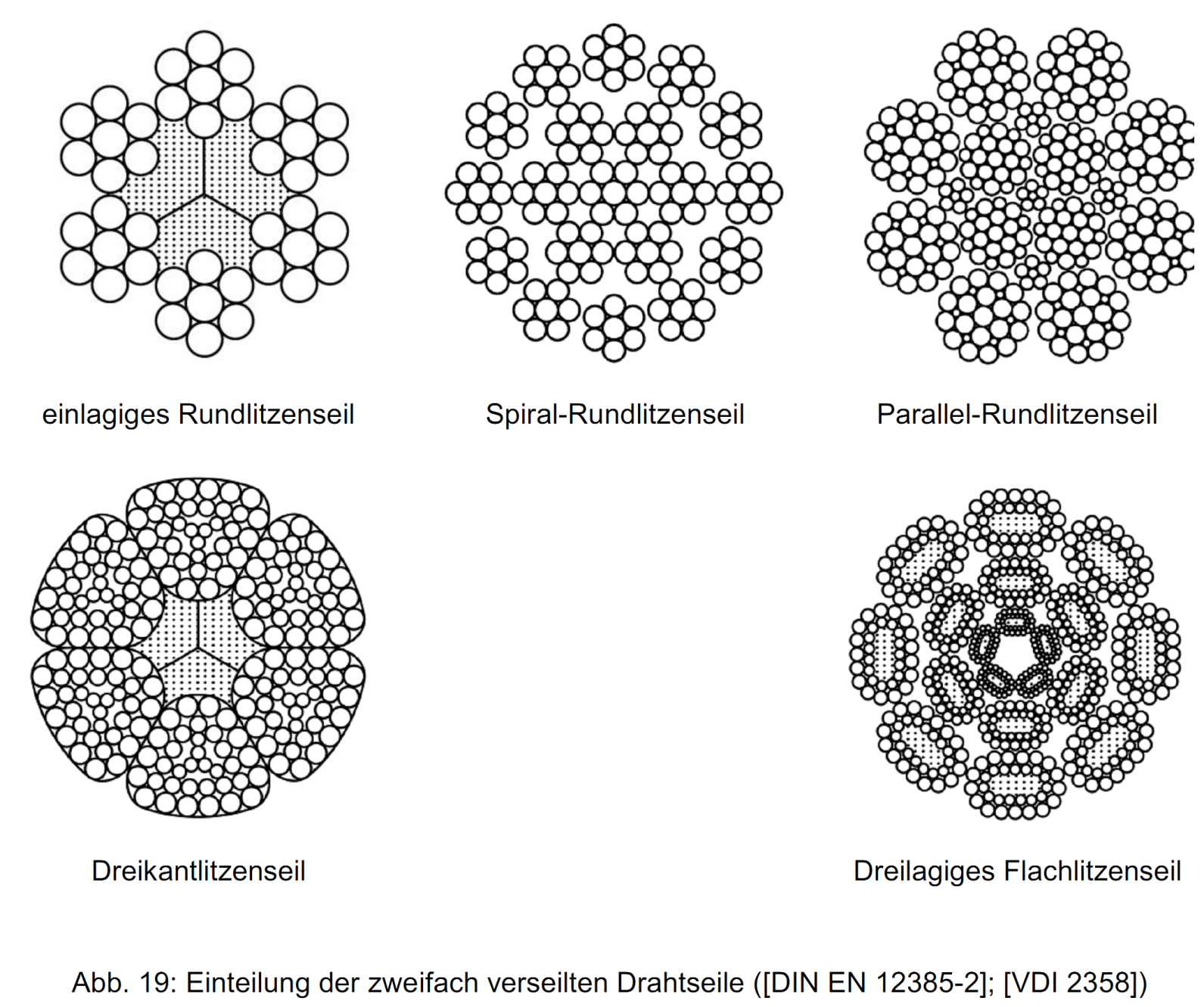

Nach DIN EN 12385-2 / VDI 2358 werden zweifach verseilte Drahtseile weiter in Konstruktionsformen eingeteilt: einlagiges Rundlitzenseil, Spiral-Rundlitzenseil, Parallel-Rundlitzenseil, Dreikantlitzenseil und dreilagiges Flachlitzenseil.

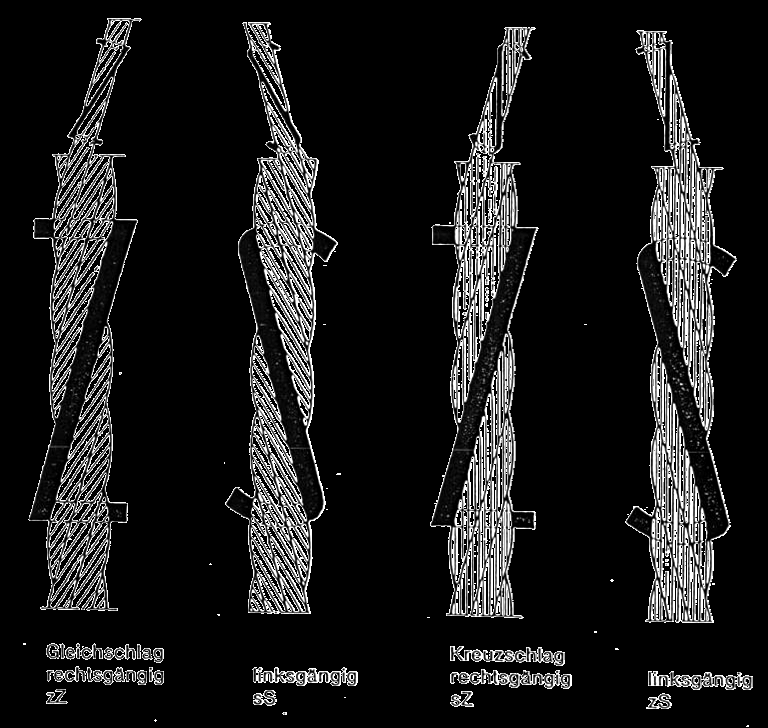

Rundlitzenseile werden nach Schlagart (Gleichschlag oder Kreuzschlag) und Schlagrichtung (rechts- oder linksgängig) unterschieden. Die Kennzeichnung erfolgt über zwei Buchstaben:

• Kleinbuchstabe = Schlagrichtung der Drähte in den Litzen
• Großbuchstabe = Schlagrichtung der Litzen im Seil

Daraus ergeben sich vier Kombinationen: zZ, sS (Gleichschlag) sowie sZ, zS (Kreuzschlag).

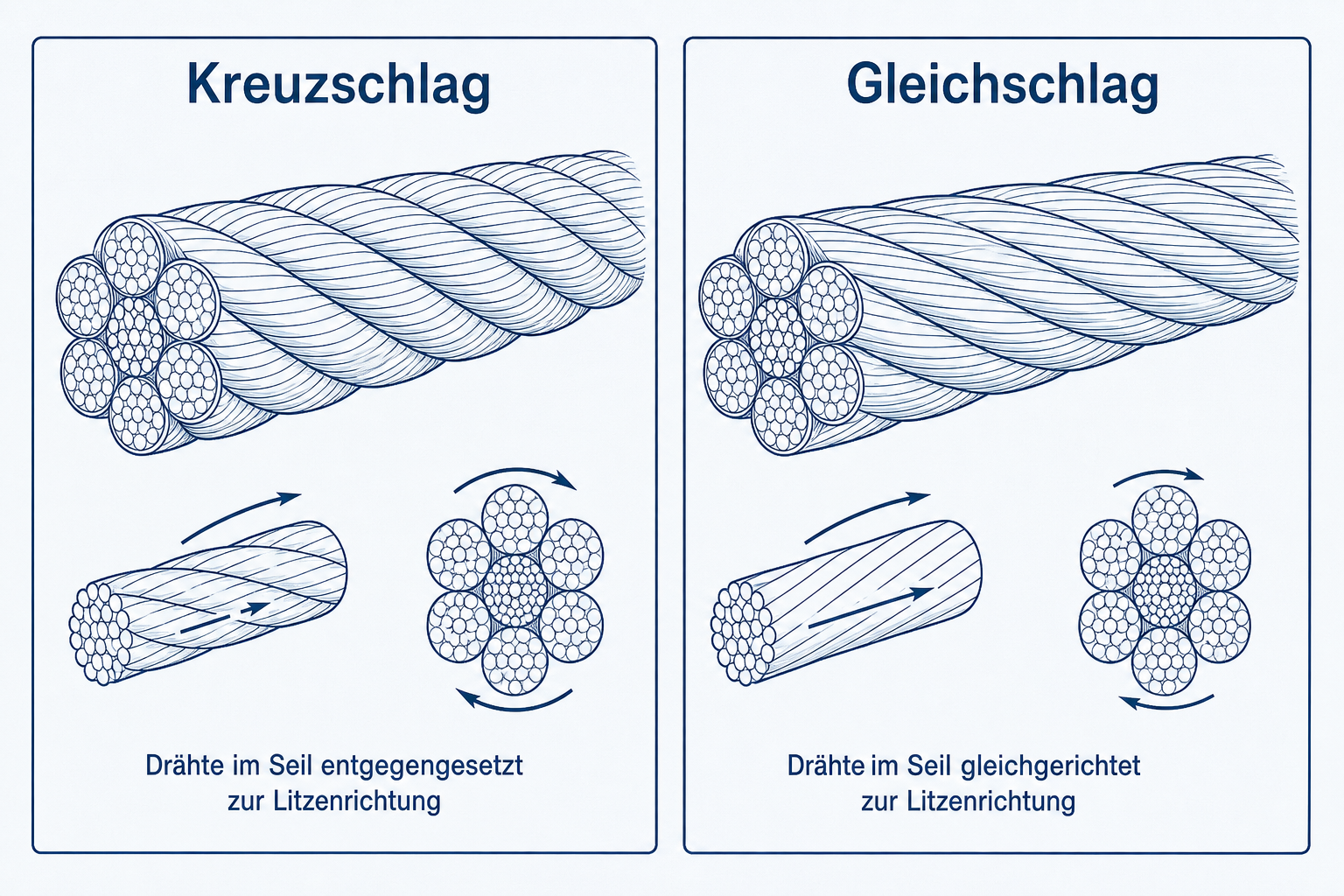

Kreuzschlagseile (sZ, zS): Die Schlagrichtung der Drähte in den Litzen ist entgegengesetzt zur Schlagrichtung der Litzen im Seil.

• Vorteil: geringerer Drall
• Nachteil: geringere Lebensdauer, da schlechtere Auflageverhältnisse

Gleichschlagseile: Drähte in den Litzen und Litzen im Seil haben die gleiche Schlagrichtung.

• Vorteil: bessere Auflageverhältnisse, höhere Lebensdauer
• Nachteil: Neigung zum Aufdrehen

Machart	Vorteil	Nachteil
Kreuzschlag (sZ/zS)	geringerer Drall	geringere Lebensdauer
Gleichschlag (zZ/sS)	bessere Auflageverhältnisse, höhere Lebensdauer	Neigung zum Aufdrehen

Spannungsarmes Seil (drallarm): Ein Seil ist spannungsarm, wenn Litzen und Drähte nach dem Entfernen der Abbindungen vom Seilende nicht oder nur wenig aus dem Seilverband treten. Die Herstellung erfolgt nach besonderen Verseilverfahren.

Drehungsfreies Seil (drehungsarm): Ein Seil ist drehungsfrei bzw. drehungsarm, wenn es sich unter einer in Richtung der Seilachse wirkenden, ungeführten Kraft nicht oder nur wenig um seine Längsachse dreht. Erreicht wird das durch besondere Konstruktionen (mehrlagiges Rundlitzenseil, Flachlitzenseil, Flechtseil u. a.) sowie durch entgegengesetzt wirkende Drehmomente von Herzseil und Außenlage.
